Açıklama
Cetop Standartlarında (NG16, NG25, NG32) Oransal Basınç ve Debi Kontrol tipleri mevcuttur.
210 bar çalışma basıncı bulunmaktadır.
100lt – 500lt geçirgenliğe sahiptir.
*Elektronik kartı için lütfen iletişime geçiniz.

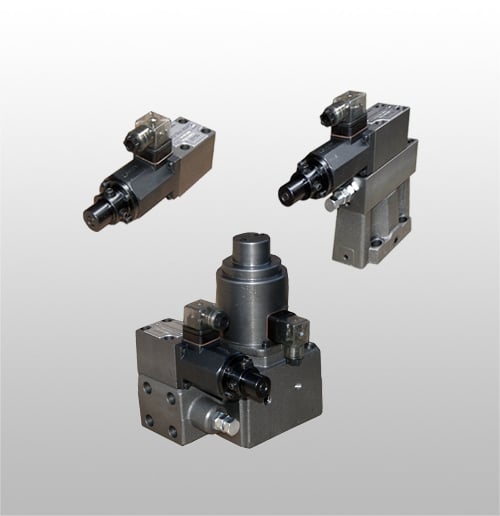

ORANSAL (PROPORTIONAL) VALFLER
| (CETOP 3) NG6 ORANSAL (PROPORTIONAL) BASINÇ EMNİYET VALFİ (Pilot Valf) | |||||
| Tipi | Kontrol | Max. Basınç | Max. Debi | Bağlantı | |
| EDG-01 | Pozisyonu | bar | lt/dak. | Norm | |
| EDG-01-H-20 | P (Basınç) Kontrolü | 210 | 2 | 1/4″ | |
| (CETOP 7-8-10) NG16/NG25/NG32 ORANSAL (PROPORTIONAL) BASINÇ EMNİYET VALFLERİ | |||||
| Tipi | Kontrol | Max. Basınç | Max. Debi | Bağlantı | |
| CETOP 7-8-10 | Pozisyonu | bar | lt/dak. | Norm | |
| EBG-03-H-20 | P (Basınç) Kontrolü | 210 | 100 | NG 16 | |
| EBG-06-H-20 | P (Basınç) Kontrolü | 210 | 200 | NG 25 | |
| EBG-10-H-20 | P (Basınç) Kontrolü | 210 | 400 | NG 32 | |
| (CETOP 7-8) NG16/NG25/NG32 ORANSAL (PROPORTIONAL) P-Q BLOĞU | |||||
| Tipi | Kontrol | Max. Basınç | Max. Debi | Bağlantı | |
| CETOP 7-8-10 | Pozisyonu | bar | lt/dak. | Norm | |
| EFBG-03-125-H-20 | P – Q | 210 | 100 | NG 16 | |
| EFBG-06-250-H-20 | P – Q | 210 | 200 | NG 25 | |
| EFBG-10-500-H-20 | P – Q | 210 | 500 | NG 32 | |
| (PROPORTIONAL) ELEKTRONİK KARTLAR | |||||
| Tipi | Kontrol | Max. Akım | Pilot Ayar | Max. Güç | |
| CETOP 7-8 | P-Q | Çıkış Aralığı | Akım Aralığı | Gereksinimi | |
| HNC 1085 Elektronik Kart | Basınç Kontrolü | 0-850 mA | 0-150 mA | 15 VA | |
| HNC 4075 Elektronik Kart | Debi Kontrolü | 0-750 mA | 0-150 mA | 40 VA | |
| HNC – Oransal Kartların Teknik Değerleri | |||
| Model | HNC – 1085 | HNC – 4075 | |
| Özellik | Basınç Kartı | Debi Kartı | |
| Güç Kaynağı | AC 28V ±20% | AC 40V±20% | |
| Sigorta | 2A | 2A | |
| Bobin Yük Direnci | 10Ω/20°C (68°F) | 40Ω/20°C (68°F) | |
| Giriş Kontrol Voltajı | 0V~+9V | 0V~+9V | |
| Max. Akım Çıkış Aralığı | 0-850 mA | 0-750 mA | |
| Ayar. Pilot Akım Aralığı | 0-150 mA | 0-150 mA | |
| Yukarı Ramp Zamanı | 0.1-2.5 sec | 0.1-2.5 sec | |
| Aşağı Ramp Zamanı | 0.1-2.5 sec | 0.1-2.5 sec | |
| Yayılan Isı | 0.1 mA/C | 0.2 mA/C | |
| Max. Çevre Isısı | 0-50°C (32-122°F) | 0-50°C (32-122°F) | |
| Max. Güç Gereksinimi | 15 VA | 40 VA | |
